🔰アラフィフおばさん自作PCに挑戦!!マザーボードの配線

読者の皆様こんばんは~😊



いよいよ自作PCも佳境に入って参りました!



今回は、自作するにあたって最大の難関 配線 に取り掛かろうと思います!!



自作PCを理解する上で大事なことが2つあります。

1つ目はマザーボード 何を挿せばいいのかまず調べる事。



2つ目は電源です。

コンセントから来た電源は電源ユニットを経由して全てのパーツに運ばれていきます。



なので、電源ユニットから何処に何が延びているか把握します。



この2つを意識すれば効率的に配線を理解することができます🤗✨





ではまずマザーボードのレイアウト図で何を挿せばいいのか説明しますね (・∀・)/

f:id:chikixxx:20220114154640j:plain

f:id:chikixxx:20220114145800j:plain

AsRock社 B550M PRO4 ユーザーマニュアル日本語版から写真お借りしました

こういう図を見ると一瞬「うわっ…」って身構えちゃう人もいるかもしれませんが、1つずつ理解していけば結構簡単です👍



まず同じ役割同士で色分けしていきましょう!



まず赤色

電源ユニットから電気を運んでくる 電源 を通すコネクタです。



8 は一番大きい電源 1 補助電源です。



紫色

空冷クーラー、水冷クーラーのファンに繋ぐファンコネクタです。



2 のCPUファンコネクタと3 のCPU ウォーターポンプコネクタは

他のファンを挿す所(CHA_FAN)と違いCPUファン(CPU_FAN) から出ているケーブルを挿します。



他のファンは「番号 説明」のところにウォーターポンプファンコネクタと書いてある所に挿すのですが空冷でも普通に使えます😄



冷却ファンには挿す端子が主に3ピン4ピンがあって



本当は同じピン数に合わせて挿すのが正しいのですが、



買ったマザーボードとファンのピン数が合わない場合でも普通にファンは動いてくれるみたいです。



このことについて詳しく知りたい方は Bable Tech さんの解説をご覧ください🤗✨ ↓↓↓↓

bablishe.com



では次に 黄色です。

これはのRGB LEDヘッダーとのADDR(アドレサブル)LEDヘッダーがそれぞれ2つずつあります。



LEDに関するヘッダーなんですが、今回私は全く使いませんので説明は割愛します🙏💦



詳しくは知りたい方はパソコン工房さんの解説をご覧くださいね🤗💕 ↓↓↓↓

www.pc-koubou.jp



では次に 緑色ですね。

緑色は皆さんもよく耳にするUSBを繋ぐ所です。



18のUSB3.2ヘッダーと

2223のUSB2.0ヘッダーが各2箇所、計4箇所繋げるコネクタが付いてます。



今回私はUSB3.2のを1箇所使用します😃



マザーボード上のUSBコネクタにPCケースと繋がってるUSBケーブルを挿す事で

PCケースの上にあるUSB端子が使えるようになります。↓↓↓↓

f:id:chikixxx:20220119120330j:plain



では次に青色



これはSATAを繋ぐ所、コネクタです。



私のマザーボードには10~15の、計6箇所挿すコネクタが付いています。



SATAを使用するPCパーツはHDDSSD光学ドライブ(CD/DVD)です😃



私はマザーボード上にM.2 SSDが搭載されているので今回SATAは全く使いません!



容量が少なくなってきたらHDDを搭載する予定なのでSATAちゃんそれまで待っててね💕って感じです( ´∀` )w



いずれまたケーブルやら端子の解説をしたいと思ってますが、とりあえず



「SATAって何だ!?」と思ってる方は BUFFALO さんの記事をご参照ください🔰 ↓↓↓↓

www.buffalo.jp



そして最後のピンク色



16のシステムパネルヘッダーと30のフロントパネルヘッダーを繋ぐコネクタです。



システムパネルヘッダーはPCケース上面にある電源ボタンリセットボタン



フロントパネルヘッダーは同じくPCケース上面にあるマイクヘッドホンを指します😆 ↓↓↓↓

f:id:chikixxx:20220119124356j:plain


それぞれのケーブルをこの2つのコネクタに挿す事で、電源ボタン、リセットスイッチ、マイクとヘッドホンが使用出来る様になります😃!



これで各色の説明は出来ましたね~( *´꒳`*)ホッ✨



これで大事なこと1つ目

マザーボードに挿すのはどれか、理解出来たでしょうか?



では 次は大事なこと2つ目!

電源ユニットから何処に何が延びているのか説明します🤓✨



電源ユニットに直接挿すPCパーツは搭載するパーツによって数が違いますが、このつです。



① マザーボード

② グラフィックボードの補助電源

③ CPUクーラー

④ HDDやSSD

⑤ ファンのハブ



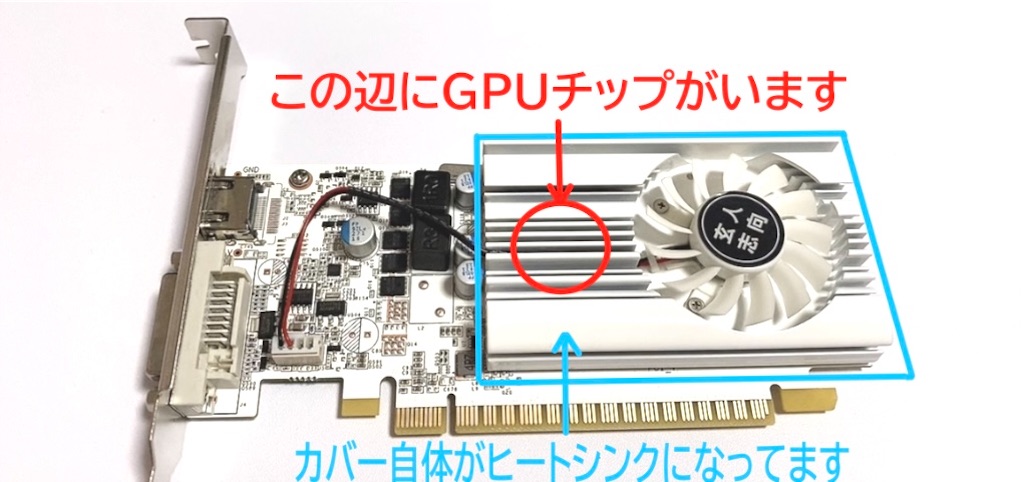

ちなみに私はグラフィックボードの補助電源は使いません。



だって私のグラボは しょぼいから補助電源付いてないんだもん😤!!笑 ← 何回ディスってんの🤣www



あと HDDSSDは今回付けないので

私の場合、電源ユニットに挿すのは3箇所だけです🤩✨✨



組み立てて思ったんですけど

PCって構造は本当にシンプルなんで一度理解したら滅茶苦茶カンタンですよ💖



では今回の説明は以上となります😃✨





そしてそして...



今回のイラストは、あまり明るい話題ではありませんが



私が「癌になりやすい体」というのが最近判明しました😓💦



前回 「鼻から胃内視鏡検査」を受けた話をしましたが、次は翌週に大腸内視鏡検査」も受けたんです。



幸い完全に癌化したポリープはなかったものの、数年経つとになるポリープが見つかったのでその場で切除してもらいました。



早く見つかって本当にラッキーだったのですが...。



実は私、12年前の30代の時も子宮頸がんの検査に引っ掛かり、悪性の細胞を切除しているんです。



しかもしかもこの10年の間に両親が立て続けでになり他界しております。

f:id:chikixxx:20220123175005j:plain

...今回の大腸カメラではっきりと判明しましたよ。



私は完全にガン体質だということが・・・lll_ _ )チーン 💀



これからは 内視鏡検査を「胃」は来年、「大腸」は3年後に受ける予定なんですが...



もし、よく言われる「沈黙の臓器」に出來ちゃったらどうすることも出来ませんよね😓💦



父も母も自宅で最期まで看取ったので、癌の末期はどんなに辛いか知ってます。



だから「癌」に対する心構えなんてとても出来ない…😰😰😰



もうただただ 恐怖しかないんです。



…でも怖がってても仕方ないんですよね。



こうなったらもう開き直って

「自分が生まれてきた 最後の試練と思うしかないです😤!!



これ以上自分の身体に癌細胞が作られない様、清く正しい生活を一層心掛けていこうと思います!!∠( `・ω・)/✨✨✨



そして 後悔を残さない生き方をする。」これに尽きますね🤗💝



最後までお読みいただきありがとうございました(*- -)(*_ _)ペコリ





🔰アラフィフおばさん自作PCに挑戦!!PCケースに電源ユニットと延長ケーブルを取り付けます



読者の皆様こんばんは~🌙.*·̩͙



今夜も粛々とPCを組み立てていきます(`・ω・´)ゞ!

前回はPCケースにマザーボードを取り付けたので

今回は電源ユニットをPCケースの裏側に取り付けたいと思いま-す😃

f:id:chikixxx:20220112113615j:plain

PCのパーツ紹介「電源ユニット編」でも紹介しましたが

私はANTEC社のNeoEco Gold NE750G (セミプラグイン)を選びました。



ワット数が750Wという、完全に「ゲーマー仕様」の電源ユニットです!! 笑笑



買った時は電源ユニットの事を詳しく勉強してなかったので、ユーチューバーの方々が揃ってオススメしていたやつを購入😆✨



...のちに自分のPCの消費電力調べたら350W程度だったけどね😂😂😂www



いいんですよ!数年後にグラフィックボードが定価に戻ってきたら消費電力の高い



めっちゃいいグラボに乗せ換えますからっ

シャキ━━━\(`・ω・´)/ ━━━ン!!



いずれPCをメモリ増設したりグレードアップする予定であれば、なるべく容量が大きいのを買っておいたほうがいいですね🤗



話はこの辺にして早速電源ユニットをPCケースに取り付けましょう!



載せます!

f:id:chikixxx:20220112165244j:plain



マザーボードと同じように対角線上に少しずつネジを仮締めから本締めにしていきます😃

f:id:chikixxx:20220112165350j:plain



はい完了!

f:id:chikixxx:20220112165418j:plain



PCケースに取り付けるのは超簡単なんですよ😅



自作PC初心者頭を抱えるのはこれからです!!💀



電源ユニットに付いてるケーブルの束を外したらこんな状態になります。 ↓↓↓↓

f:id:chikixxx:20220112171244j:plain

脳の疲労でボーっとしてた頃 笑

わしゃわしゃですね~😂💦💦



私のPCは光るファンが5枚あるんでもっとごちゃごちゃしています😱笑





では頭を抱える前に、魅せるPC仕様の延長ケーブルマザーボードに取り付けたいと思います🤩✨



マザーボードに供給するATXメインコネクタ(24ピン)と、

グラフィックボードの補助電源に供給する8ピン×2本と6ピンを別で購入しました! ↓↓↓↓

f:id:chikixxx:20220112175729j:plain魅せるPCでなければそのまま直に挿せばOKです😃



「安い電源ユニットを買っちゃってケーブルが短かかった😭💦」って人はこれを買って延長するといいですね!



でもこの延長ケーブル、結構お高めでカラーも豊富なので完全に見た目仕様ですね✨





袋に入っている付属品は「スリーブ」といってケーブルをスッキリ綺麗に整列させる為に付けます。



これを付ける時、結構硬いし面倒臭いんですよね~😑

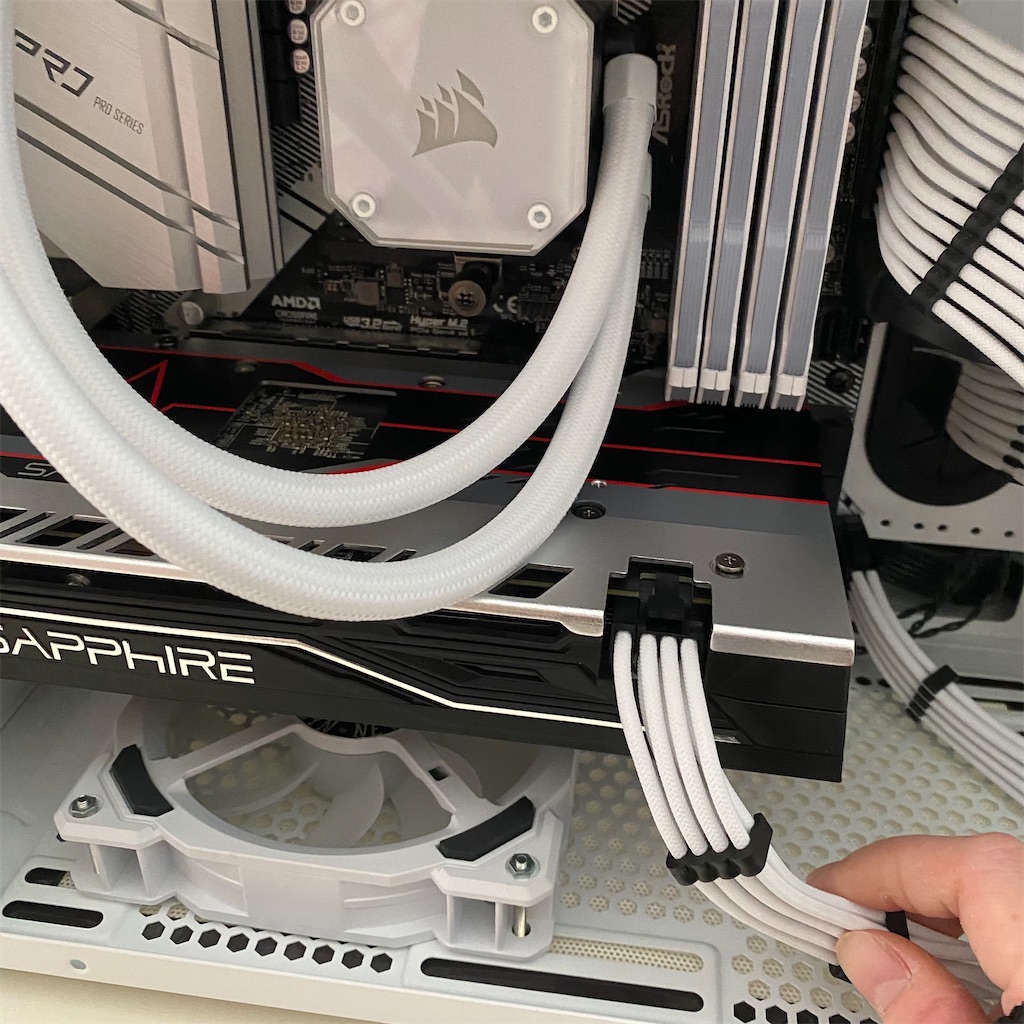

これはグラフィックボードの補助電源に付ける8ピンケーブルです。

f:id:chikixxx:20220112205853j:plain

24ピンの大きいケーブルの方は、ケーブルの曲げ具合でスリーブを上手く位置替えしないと形が結構崩れます。



私はカーブの形を格好良く作るのにスリーブを 2回程取り直しました💦💦



この裏側にいくケーブルを見てもらったら分かると思いますが、めっちゃたるんででしょ? ↓↓↓↓

f:id:chikixxx:20220112183216j:plain



ケーブルをらせん状の形にするのに、スリーブの位置を斜めに調整してるんでケーブルの片側にたるみが出てきちゃうんです。



この見た目が悪い部分はPCケースの裏側 (配線わしゃわしゃ部分) に隠しちゃいましょう🤭!



簡単にやってるようで結構手がかかってま~す ( ´∀` )w



はい完了!

f:id:chikixxx:20220112183329j:plain

↑↑↑↑↑ ケーブルがちゃんとらせん状になってますね🤗💖





これ見て分かってもらえると思いますが、24ピンケーブルをマザーボードの何処に付けるかは 次回の配線の説明で詳しく解説しますね😘!



動画も良かったらご覧ください(*´ε`*)チュッチュ💕💕


www.youtube.com


これで今回の取り付けは以上になります!



もし私と同じPC組みたいよー!!って方がいましたら是非参考にして下さいね🤗✨↓↓↓↓



次回は、水冷クーラーやファンを取り付ける前に大事な作業



 マザーボードの配線」いよいよ取り掛かりたいと思います!!





さて今回のイラストは「初めての鼻から胃カメラです!

f:id:chikixxx:20220114220702j:plain

最近胃がチクチク痛いので急遽胃カメラをしたんです。



私、鼻の穴は大きいんですが奥の内腔が凄く狭いので、通るとき骨が「ミシッ」ってきしむくらいギリギリでした💀💦(直径5.6mm)



口からカメラは絶対無理なんで先生に強行してもらったんだけど...。



先生は気を遣ってくれてカメラが潤滑に通っていく様に何度もカメラにゼリーをつけてくれるんですが…



カメラを置く度にカメラの重みが鼻腔の骨を圧迫して痛い痛い😱💀😱💀💦💦



右手はカメラを操作する機械を持ってるんでどうしてもカメラ離しちゃうんです。



余り痛がると中止になっちゃうんで何とか耐えましたけどね~😅笑笑



またこの話はのちにしたいと思います!



最後までお読みいただきありがとうございました(*- -)(*_ _)ペコリ

🔰アラフィフおばさん自作PCに挑戦!!PCケースにマザーボードを取り付けます



読者の皆様今晩は~🤗✨



今回はPCケースマザーボードを取り付ける作業をします!



マザーボードCPUとメモリを付け終わったので 次はPCケースへの取り付けに取り掛かりますが



空冷クーラーを使用する方は 先に空冷クーラーをマザーボードに付けてからのほうが作業が楽ですよ😄!



水冷クーラーはPCケースにもパーツを取り付けないといけないので

マザーボードを先に取り付けておかないと難しいんですよね。



ではPCケースのパーツをあちこち外します!



動画を撮ってたのに、忘れて画像まで作ってしまったので 両方載せときます(●´∀`●)w

f:id:chikixxx:20220108015755j:plain





あ、この動画に元々付いていたファンを2つ外してる場面があります😀↓↓↓↓

凄く良いファンだったので使いたかったけど、光らないファンだったので保管行きへ😑


www.youtube.com

 自作PCの解説で、PCケースのパーツを外すところから解説してる人いないと思いますが…



私はあえてやりますよ😤!!笑



はい!ガラガラ空き家状態になりました!

f:id:chikixxx:20220107142903j:plain



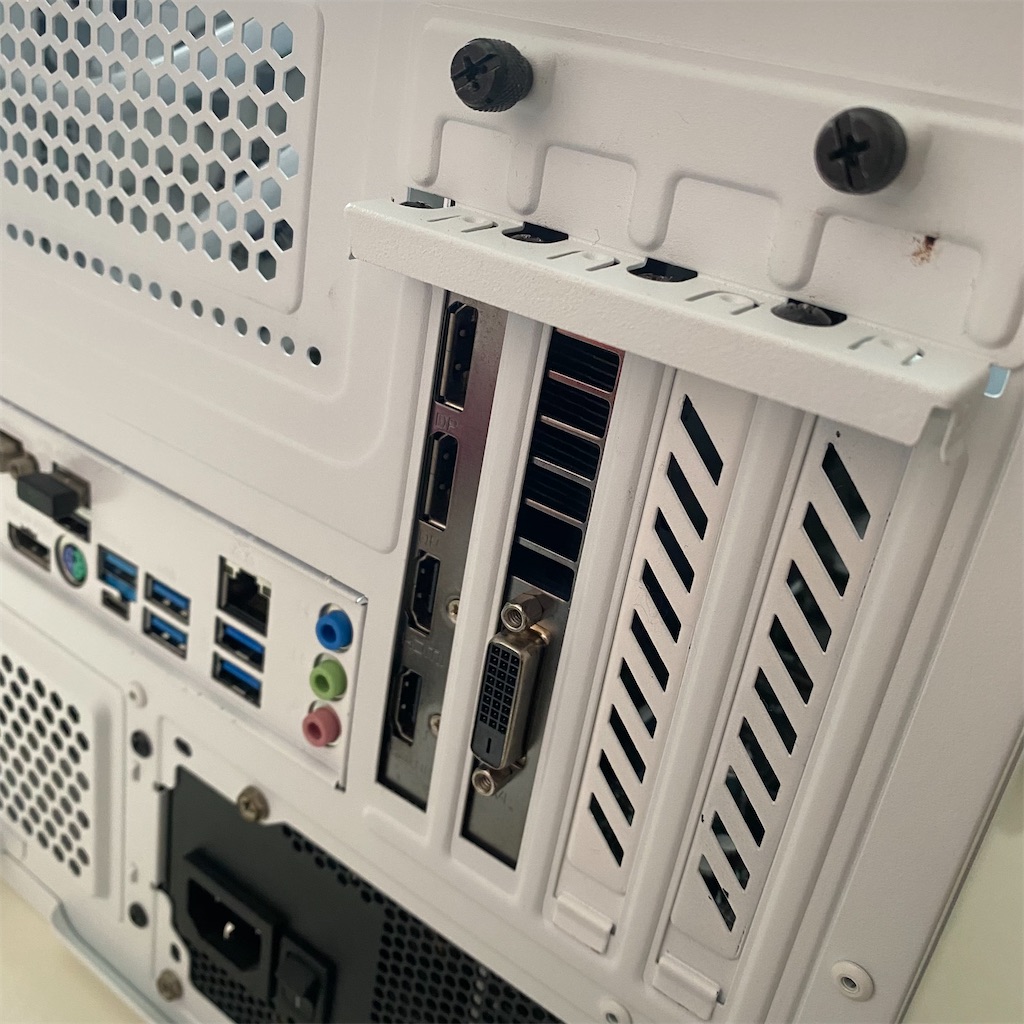

マザーボードを買った時に付属で付いているバックプレート(バックパネル)を付けていきます。

f:id:chikixxx:20220107144356j:plain





...( ˙꒳˙ )

f:id:chikixxx:20220107144708j:plain

 これね

にはめようとしたら、思いの外めっちゃ硬いんですよ😱💦💦💦



その時はバックプレート単体を枠にガッチリ固定できるって事を知らなかったんで



「あ、これってはまらないんだ」って解釈しちゃって。



枠だけ先に固定するのではなく

マザーボードと一緒に固定されると思い込んでしまったんです



なので私は、バックプレート用のに立て掛けてそのままマザーボードをネジ止めしちゃいました😓💦

f:id:chikixxx:20220109125608j:plain

...この事をご指摘されたのはホントに最近で、自作PC動画YouTubeにアップしていたら



「バックプレートがきちんとはまっていないような気がします」



と、コメントを下さった方がいたんです😲!!



「え!?噓でしょ!?」って急いで自分のPCを覗いてみたら...

f:id:chikixxx:20220108173021j:plain

え?



 う、浮いて..るの (;・∀・)????



よく見るとバックプレートが斜めってるような...



...( ˙꒳˙ )



 (°Д°)アッ

f:id:chikixxx:20220108163748j:plain

この丸いプツプツがロックするやつなんじゃないの!?

と思って、人差し指でギューッと押してみました。↓↓↓↓


www.youtube.com



...動画、観てもらいました?



「バチン!」「バチン!」とツメが音を鳴らして入っていきましたねー🤩✨✨✨





...( ˘꒳​˘ )





意外と簡単にPCの組み立てが完了して、ホント普通に作動した時



「ノーミスやん🤩✨私の組み付け完璧やったな😤✨やるやん私!!」



と日々、自画自賛してたのですが`... ( ̄▽ ̄;)笑





完全に初心者あるあるやってるやん...(lll-ω-)チーン





だって...バックプレートの取り付け方が

自作PCをされている方の解説や、動画にも全く触れられてないんだもん😑...。←言い訳w



あ、取扱説明書とかないのかって😲?



一応あるんですよ、日本語に翻訳したやつが。



でもね

PCパーツって、ほとんどが海外製なんですよね。なので日本の取扱説明書と違って説明がとってもなんです😓



いくら日本語に翻訳してくれてるからまだマシ、といわれても...



↓↓↓↓ こんなの初心者にはハードル高いわ👹👹👹👹👹



f:id:chikixxx:20220109193440j:plain

AsRock社 B550M PRO4 ユーザーマニュアル 日本語版から写真お借りしました

😂😂😂wwwwww

CPUの取り付け方がこれだけですよ?



バックプレートの取り付け方もモチロンありました。これです!

f:id:chikixxx:20220110150235j:plain

AsRock社 B550 PRO4 ユーザーマニュアル日本語版からお借りしました

🤣🤣🤣🤣🤣wwwwww



思わず ずっこけイラスト描いちゃいましたよ😂笑笑



これだけで自作PC初心者が解るはずないじゃないですか💦💦



バックプレートがカチッと簡単にロックされるならこれだけでもいいんですよ。



でもめっちゃ硬いんです!!

動画見てもらったら解るようにかなり強く押さないとはまらないんですよ~💦💦



初めての作業だから力を入れて壊してしまうのも嫌だし...(。-_-。)



( ˙꒳˙ )・・・



という訳で長々とお話しちゃいましたが



YouTubeでコメントをくださった方

本当にありがとうございました(❁´ω`❁)🌸✨



読者の皆様も、私の自作PC解説でおかしな所がありましたら是非コメントの方でご指導くださいませ🙇‍♀️✨



ではマザーボードの取り付けに戻ります!



バックプレートをガッチリに はめ込んだら

マザーボードプレートのあいてる穴に合わせてはめ込みます。



するとマザーボードがしっかりと固定されるので、ネジを止めていきます。

f:id:chikixxx:20220109183701j:plain



まずは全ての穴にネジを差し込んでおきます。

この時点でネジは軽く締める程度にしましょう。「仮止め」ですね😄

f:id:chikixxx:20220109183729j:plain

最初の一本目から完全に締め切ってしまうと、2本目以降のネジを締める際にマザーボードを動かす「遊び」がなくなり、ネジが入らなくなる事があるからです。



全てのネジの締め付け力を均等にさせるため、対角線上に交互に締めていきましょう🤗!

f:id:chikixxx:20220112210127j:plain



マザーボードのネジ穴は色んなパーツをよけて開けてあるので、対角線決めるのがちょっと難しいですがこんな感じかな?🤔



私の場合、仮止め後の本締めは1度ではなく少しずつ何度も締めています。



動画では全部省いてあるんですが、マザーボード精密機器でとてもデリケートなので

力一杯ネジを絞めてしまうとマザーボード変形したり破損する恐れがあります。



ネジを対角線上に少しずつ締めていくことで均等に力が加わってきつく締めなくてもしっかり締まるようになります🤗✨



本締め1回だと、まだムラがあるんで最低2回はちゃんと締めましょうね!



...実は私、昔仕事で技術課にいて機械やらのオーバーホール、組み立て、修理とかもしてたのでネジ締め得意なんですよね~🤩笑 (アーク溶接の資格も持ってます)



動画ではネジ落としたりネジ穴入れるのにミスしたりしてますが...



そこはおばちゃんあるあるなんで許してください👵!!笑笑

(目は見えんわ指カッサカサ🤣www)



何の役にも立たない動画ですがとりあえず載せておきますね!



(バックプレートはめてないしネジ締める順番全然分からんし😅笑)


www.youtube.com

...( ˙꒳˙ )



てかこの動画、ブログに載せるためにYouTubeに上げてるんですが…(ブログに直接動画を貼れないんです)



いいねしてくれてる人がいるしなぜかチャンネル登録者が1人いるっ_(┐「ε:)__(┐「ε:)_💦💦



な、何か申し訳ない感じ(;-ω-)a゙ 笑



でも嬉しいです🥰✨ありがとう💓💓💓



もし私と同じPC組みたいよー!!って方がいましたら是非参考にして下さいね🤗✨↓↓↓↓


...私が買った時より値段が爆上がりしてる...:(;゙゚ω゚):

PCパーツって本当に値段の波が激しいんですねぇ(;'ω'∩)


さて今回のイラストは「ブログでこれからやりたい事」で悩む私。

f:id:chikixxx:20220111171248j:plain

最近自分のやっていきたい事と現実がぶつかっちゃって色々悩んでるんですよね。



どうしたらいいのか分からないから、意地を張らずプロのサポート受けてみようかなぁ( ´-` ).。oO





最後までお読みいただきありがとうございました(*- -)(*_ _)ペコリ!
